По данным Ассоциации защиты от электростатических разрядов (ESDA), до 35% скрытых отказов электронных компонентов происходят из-за статического электричества. Большинство повреждений случаются при упаковке и транспортировке, до начала эксплуатации. Выбор плёнки в этой отрасли прямо влияет на процент брака и возвратов. В статье — сравнительный разбор двух типов воздушно-пузырьковой плёнки с рейтингом применимости для конкретных задач.
Что такое ВПП и зачем она нужна в электронике
Воздушно-пузырьковая плёнка — многослойный полиэтиленовый материал с закрытыми воздушными камерами, которые поглощают ударные нагрузки при транспортировке. Двухслойная конструкция подходит для изделий средней хрупкости; трёхслойная даёт более высокую плотность и амортизацию при падениях и вибрации.
В электронике и приборостроении упаковка решает две независимые задачи: механическую защиту от ударов и защиту от статических разрядов. Стандартная ВПП закрывает только механику. Защита от разрядов требует специального материала, и это принципиальное различие между двумя типами плёнки.

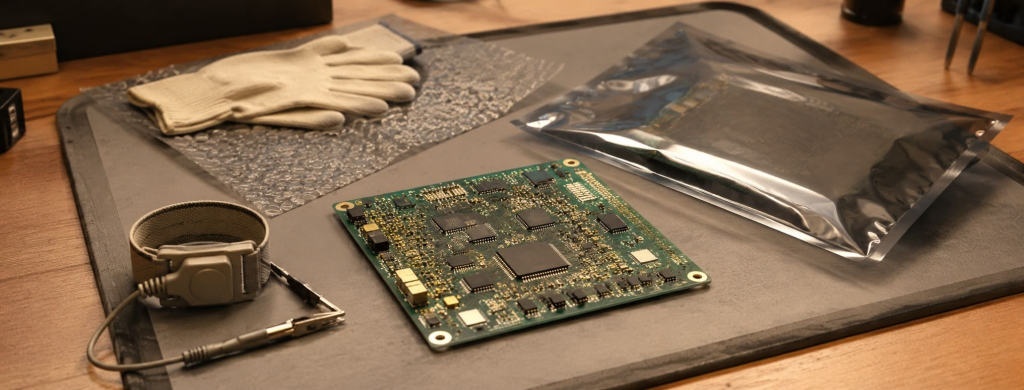

Чем опасен статический заряд для электронных компонентов
Полиэтилен при трении накапливает статический заряд до нескольких тысяч вольт. Человек ощущает лишь слабый щелчок, а полупроводниковый компонент может выйти из строя: разность потенциалов в несколько сотен вольт достаточна, чтобы повредить кристалл микросхемы или сформировать латентный дефект, который проявится уже у конечного пользователя.
ESD-повреждение стандартный контроль качества не выявляет: компонент внешне работоспособен, но ресурс сокращён в разы. Все современные производственные стандарты — IEC 61340, ANSI/ESD S20.20 — обязывают применять сертифицированную антистатическую упаковку при работе с ESD-чувствительными изделиями.

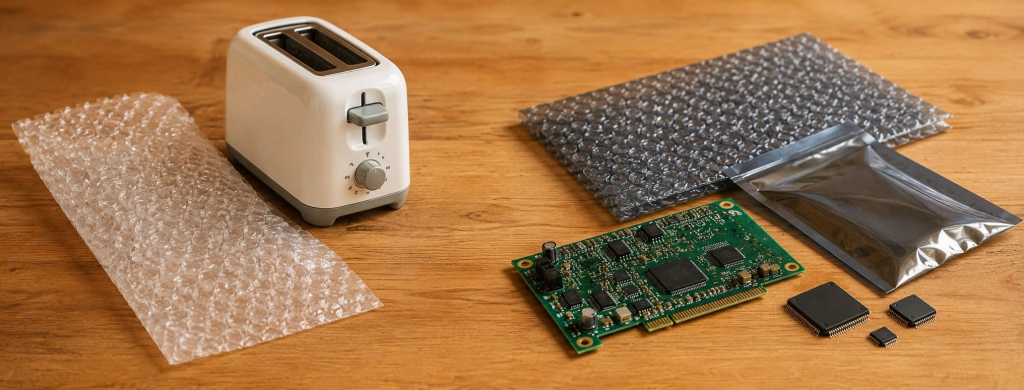

Рейтинг: обычная ВПП vs антистатическая — по задачам
Сравнительная таблица по ключевым критериям применения в электронике и приборостроении. Оценка по шкале 1–5.
| Критерий | Обычная ВПП | Антистатическая ВПП |
|---|---|---|
| Защита от ударов и вибрации | ★★★★★ (5/5) | ★★★★★ (5/5) |
| Защита от статических разрядов (ESD) | ★☆☆☆☆ (1/5) | ★★★★★ (5/5) |
| Соответствие стандартам IEC / ANSI ESD | Не соответствует | Соответствует |
| Защита от перегрева при хранении | ★★★☆☆ (3/5) | ★★★★☆ (4/5) |
| Исключение риска возгорания от разряда | ★★☆☆☆ (2/5) | ★★★★★ (5/5) |
| Применимость для микросхем и плат | Не рекомендуется | Рекомендуется |
| Применимость для бытовой техники, мебели | ★★★★★ (5/5) | ★★★★☆ (4/5) |
| Цена за единицу | Ниже | Выше на 15–30% |
Где обычная ВПП справляется с задачей
Стандартная воздушно-пузырьковая плёнка остаётся надёжным выбором для задач, не связанных с электроникой: мебель, посуда, стеклянные изделия, автомобильные детали без электронных компонентов, сувенирная продукция. При крупных объёмах отгрузки она обеспечивает хорошее соотношение защиты и цены.
В электронной отрасли стандартную плёнку применяют только как дополнительный внешний слой поверх уже ESD-защищённой оболочки. Использовать её как основную упаковку для плат, микросхем и датчиков — значит оставить изделие без защиты от разрядов на всём пути от склада до покупателя.
Когда нужна антистатическая ВПП: конкретные сценарии
Производство и сборка электроники
На производственных линиях каждое перемещение компонента между рабочими местами — потенциальный источник ESD-воздействия. Рулоны и пакеты из антистатической ВПП применяются как рабочая подложка и межоперационная упаковка для печатных плат, микросхем и полупроводниковых модулей.
Транспортировка серверного и диагностического оборудования
Серверные платы, сетевые карты и медицинские приборы диагностики входят в категорию высокочувствительных ESD-изделий. Перевозка в стандартной ВПП нарушает требования производителей и автоматически аннулирует гарантию при обнаружении ESD-повреждения.
Маркетплейсы и фулфилмент-центры
Ежедневный оборот электроники на крупных складах исчисляется сотнями тысяч единиц. Статика накапливается при каждом перекладывании и движении по конвейеру. Пакеты из антистатической ВПП защищают компоненты без лишних операций при упаковке.
Авиационная и автомобильная электроника
Бортовые компьютеры, датчики ABS, блоки управления двигателем относятся к изделиям, где латентный дефект недопустим по условиям безопасности. Для этой категории антистатическая упаковка прописана в технических регламентах поставки: её применение обязательно и проверяется при приёмке.

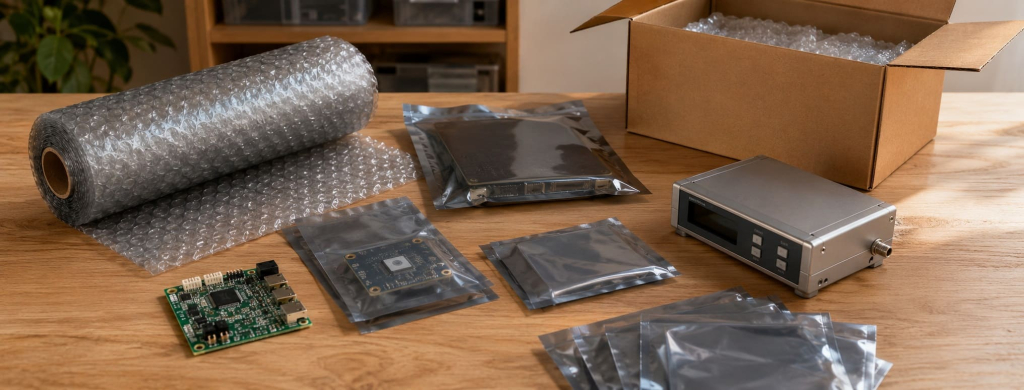

Как выбрать нужный формат антистатической ВПП
Выбор формата определяется характером производственного процесса:
- Рулоны — для нарезки под нестандартные размеры и обмотки крупных компонентов.
- Пакеты без клапана — для мелких деталей и компонентов при поточной упаковке.
По плотности для большинства задач в электронике достаточно 60 г/м² (трёхслойная конструкция): обеспечивает нужную амортизацию без лишнего расхода. Для тяжёлых или особо хрупких приборов выбирают более высокую плотность.
Полный ассортимент — пакеты и рулоны — в каталоге антистатической ВПП на vppoptom.ru.
Итоговый рейтинг решений для упаковки электроники
| Решение | Подходит для | Не подходит для | Рейтинг |
|---|---|---|---|
| Антистатическая ВПП (пакеты) | Микросхемы, платы, датчики, серверное оборудование | Крупногабаритные изделия без ESD-чувствительности | ★★★★★ |
| Антистатическая ВПП (рулоны) | Нестандартные размеры, производственные линии | Мелкосерийная поточная упаковка | ★★★★★ |
| Обычная ВПП (трёхслойная) | Бытовая техника, мебель, посуда, запчасти без электроники | ESD-чувствительные компоненты | ★★★★☆ |
| Обычная ВПП поверх ESD-оболочки | Дополнительная амортизация при перевозке | Самостоятельная упаковка электроники | ★★★★☆ |
| Обычная ВПП для упаковки электроники | — | Любые ESD-чувствительные изделия | ★☆☆☆☆ |
Часто задаваемые вопросы
Можно ли упаковывать смартфоны в обычную пузырьковую плёнку?
Для доставки конечному покупателю в заводской упаковке это допустимо. Сервисные центры, склады запчастей и производственные операции с разобранными устройствами требуют ESD-защищённой упаковки: материнская плата или дисплейный модуль в стандартной ВПП получают реальный риск повреждения статическим разрядом.
Чем антистатическая ВПП отличается от металлизированных ESD-пакетов?
Металлизированные пакеты создают клетку Фарадея и полностью экранируют изделие от внешнего электростатического поля. Антистатическая ВПП рассеивает заряд с поверхности материала, экранирования не даёт. Для долгосрочного хранения готовых изделий металлизированные пакеты предпочтительнее; для межоперационной транспортировки и амортизации плёнка практичнее и дешевле.
Как распознать настоящую антистатическую плёнку?
Розовато-фиолетовый или кремовый оттенок — визуальный маркер антистатической добавки в составе полиэтилена. Прозрачная или белая плёнка антистатическими свойствами не обладает. Поверхностное сопротивление сертифицированного материала составляет 10⁹–10¹¹ Ом, что соответствует требованиям ГОСТ Р МЭК 61340.
Вывод
Антистатическая ВПП — единственный корректный выбор среди пузырьковых плёнок для упаковки электроники и приборостроительной продукции. Стандартная плёнка механически защищает так же хорошо, однако оставляет изделие уязвимым к разрядам на всём пути от производства до покупателя. Цена вопроса — разница в 15–30% за материал против стоимости одной ESD-рекламации или снятой гарантии.
Подобрать рулоны или пакеты под конкретную задачу можно в каталоге ГофроМир. Доставка по Москве от одного дня.
